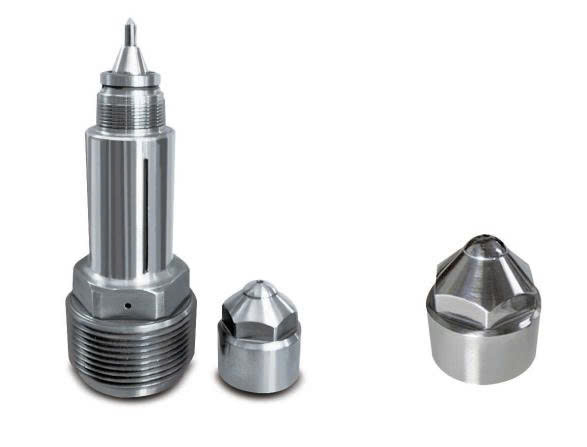

Filter Check Nozzle
Filter Check Nozzle là loại vòi phun đa chức năng, thực hiện đồng thời chức năng phun và kiểm tra trộn.
Nguyên lý của vòi phun kiểm tra lọc

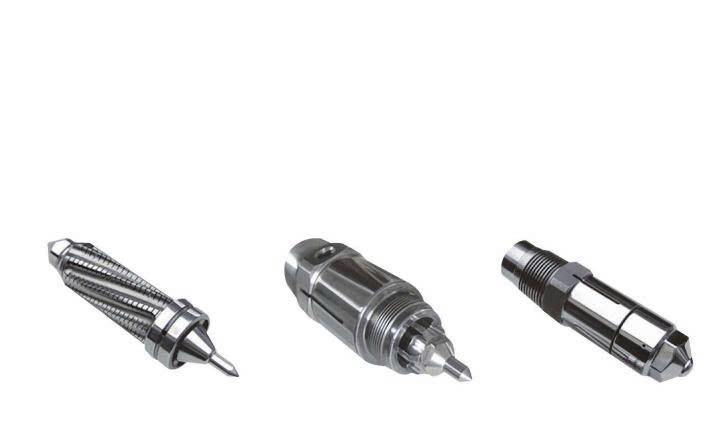

- Phần ngoài của đầu vòi có 4 lỗ vào và 4 lỗ ra, được bố trí theo góc nhất định và có dạng xoắn như trục vít.
- Các lỗ dọc nhỏ nối giữa lỗ vào và lỗ ra được hình thành với khoảng cách 0,6 mm.
- Nhựa nóng chảy đi vào từ lỗ vào, qua các rãnh dọc 0,6 mm và lỗ ra, sau đó đi qua 4 lỗ dovetail để nén tiết diện dòng chảy.
- Dòng nhựa sau khi bị nén sẽ ép lò xo bên trong, rồi được phun ra theo các khoang có khoảng cách nhất định.
- Khi quá trình phun kết thúc, lực đàn hồi của lò xo sẽ ép kim (needle) đóng lại, ngăn dòng chảy tiếp tục.
- Do lực lò xo vẫn được duy trì ngay cả ở áp suất lên tới 20 kg/cm², nên khả năng chống chảy rỉ rất tốt. Khi phát sinh khí hoặc áp suất vượt mức, kim sẽ mở ra nên không có nguy cơ nổ.
- Lò xo được chế tạo từ vật liệu chịu nhiệt cao đặc biệt nên vẫn giữ được độ đàn hồi như ban đầu ngay cả sau 300.000 lần thử tải ở nhiệt độ 400°C.
Hiệu quả của vòi phun kiểm tra lọc
- Giảm chi phí nguyên liệu nhờ sử dụng nhựa tái sinh và bột nhựa
- Hiệu quả kinh tế khi sử dụng vật liệu trộn
- Giảm tỷ lệ lỗi trong sản xuất tự động → tăng năng suất
- Hiệu quả trộn ổn định và ngăn tắc hot runner
- Loại bỏ tạp chất khi phun → kéo dài tuổi thọ khuôn
- Cổng (gate) và vòi phun tách biệt hoàn toàn → ngăn làm lạnh đầu vòi
- Không cần gia công lại → giảm khí và rút ngắn chu kỳ
- Ngăn hiện tượng rò rỉ nhựa ở đầu vòi
